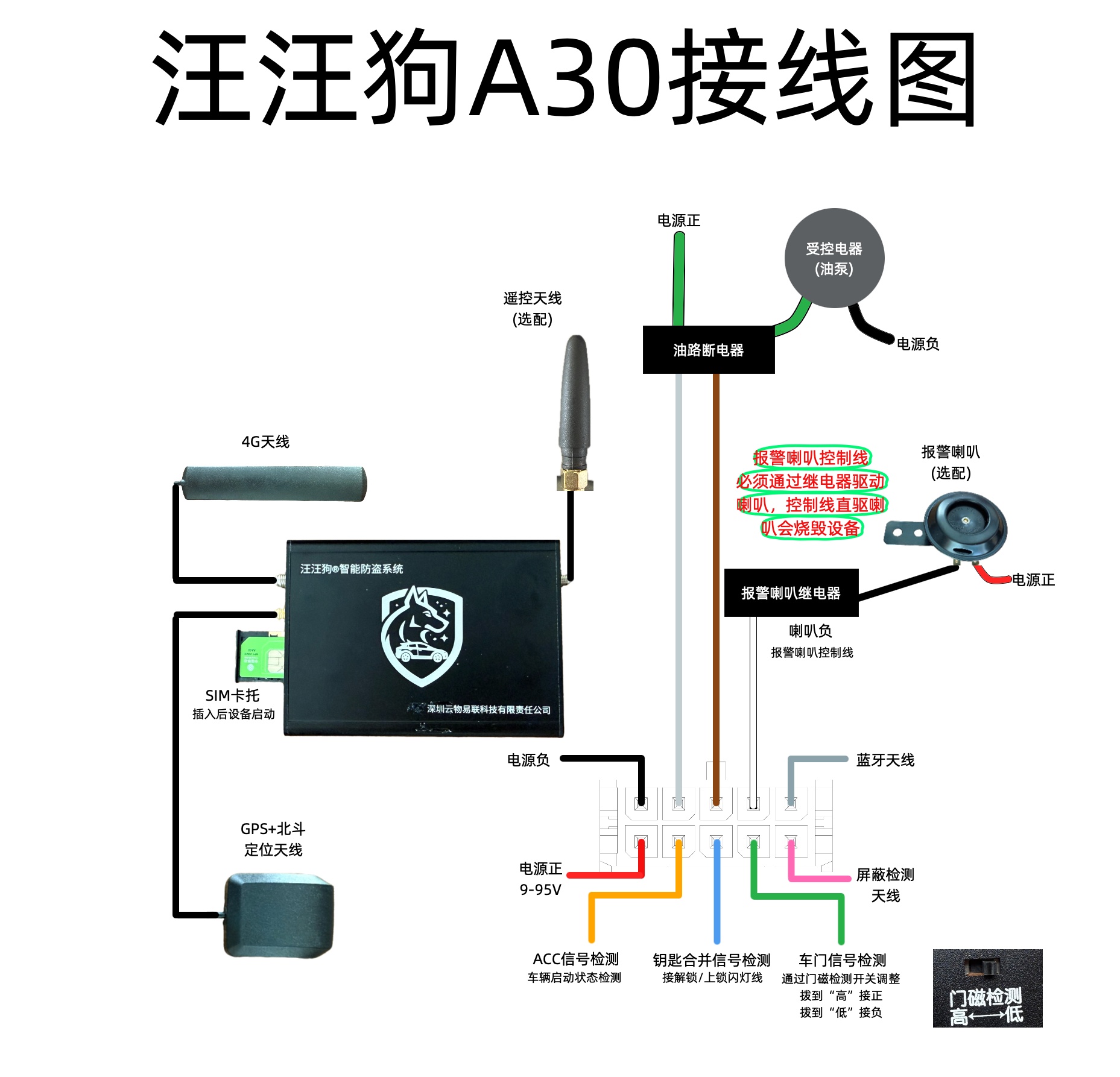

汪汪狗管理系统-A30接线图
汪汪狗设备接线说明文档 - 2026年4月25日版本
放大 🔍+
缩小 🔍-
重置 🔄
全屏查看 📱
下载保存 💾
💡 提示：点击图片可快速放大，双指捏合缩放，使用控制按钮进行精确操作
安装注意事项
安装规范：天线线缆需完全拉直，禁止打捆收纳，避免影响信号。
接线注意：喇叭信号线必须通过继电器连接喇叭，禁止直接驱动喇叭，避免设备故障。
告警测试：测试电话接收告警功能前，先确认设备定位状态显示“已定位”；如设备“未定位”先把设备和天线拿到室外让设备先完成卫星定位
先插卡后接线通电
APP下载：苹果、华为、小米、OPPO、vivo、一加、realme、iQOO、荣耀等品牌手机，可直接在自带应用商店搜索“汪汪狗”下载APP。
×
